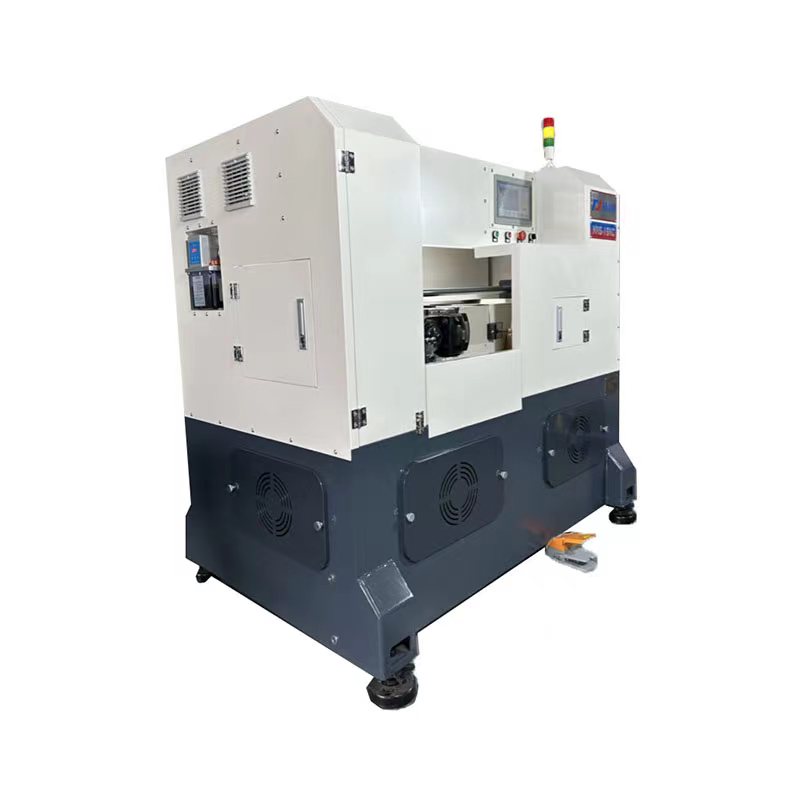

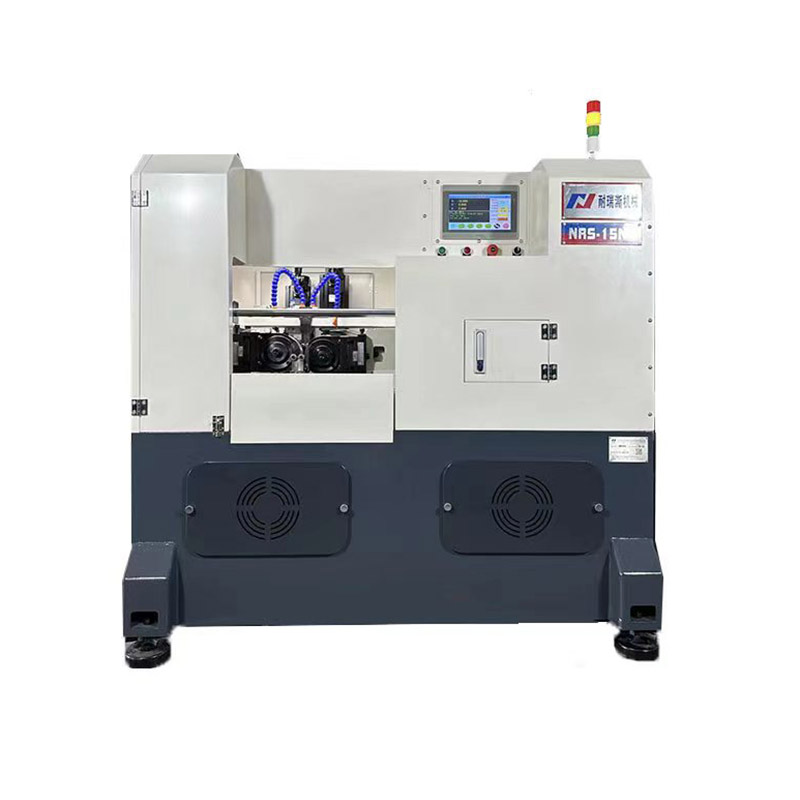

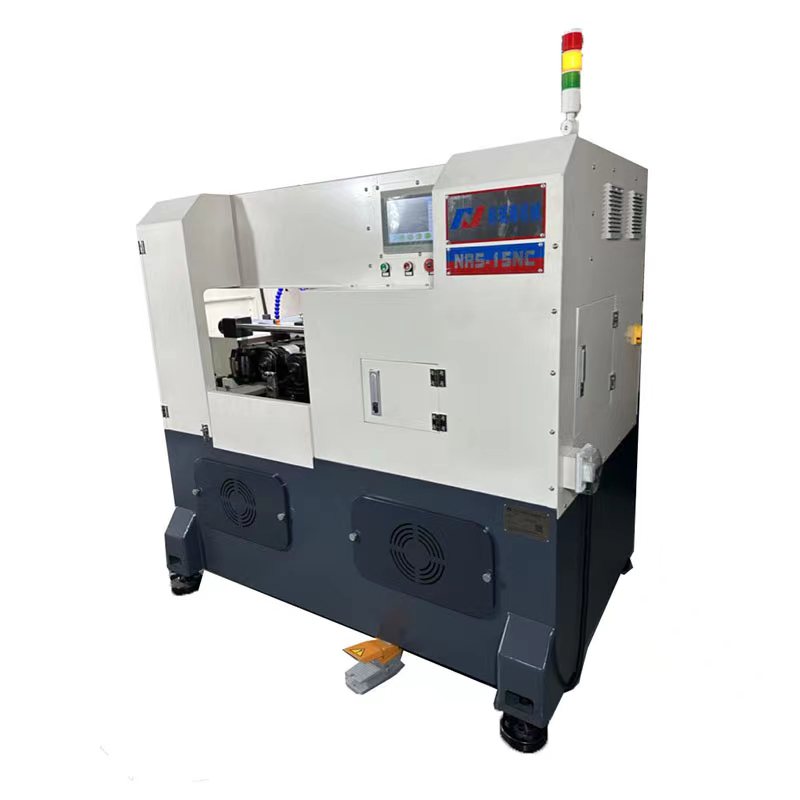

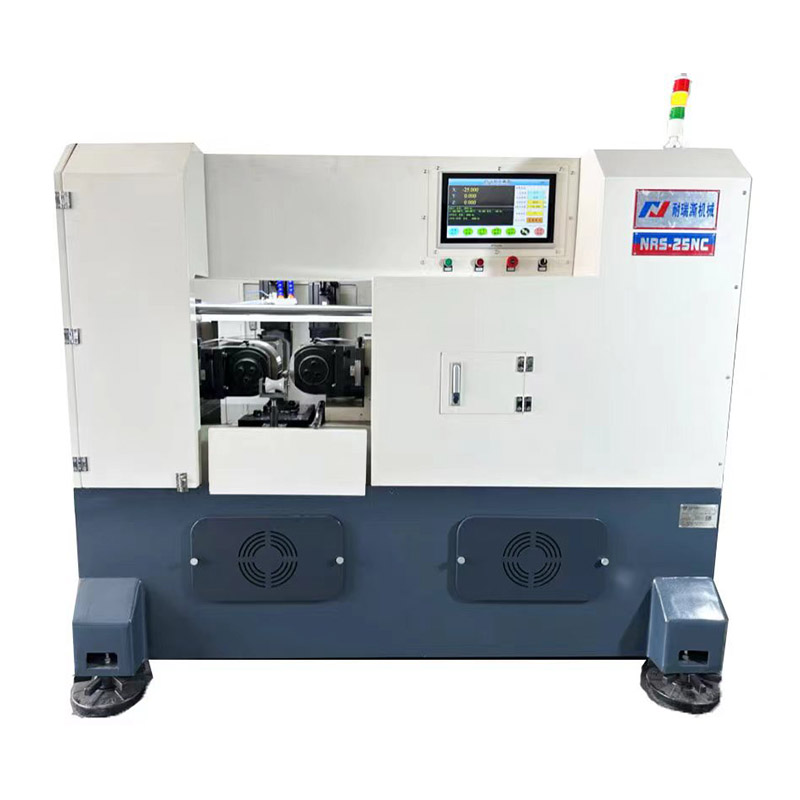

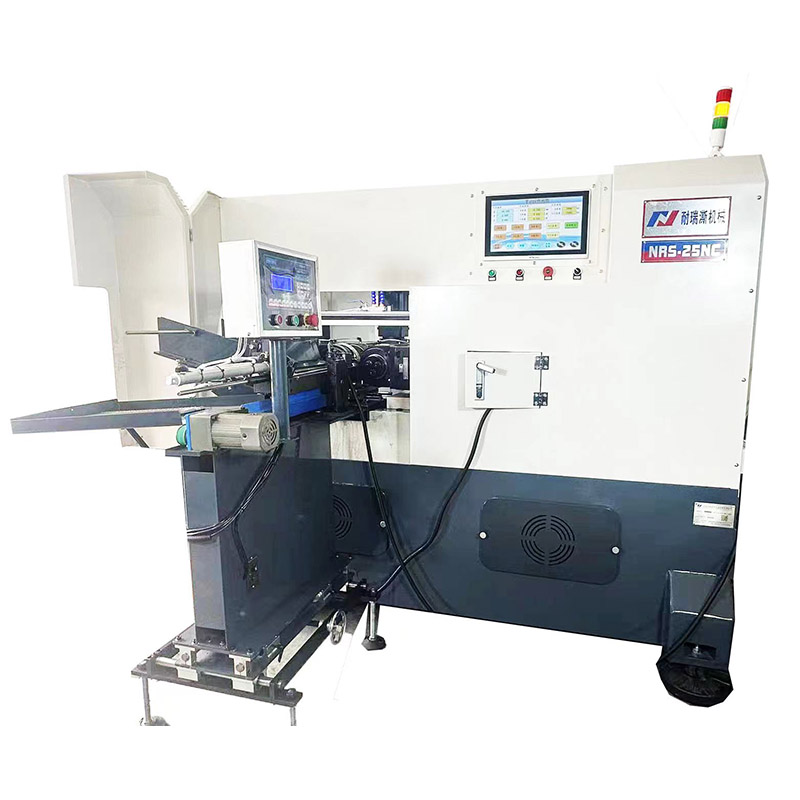

เครื่องรีดเธรด Servo-Motor

เครื่องรีดเธรด Servo-Motor

ฉันเป็นคุณสมบัติหลักของเครื่องกลิ้งเธรด CNC นี้:

   A. รหัสรุ่นคือไดรฟ์เซอร์โวมอเตอร์เอาท์พุทสูงสุด 30 ตัน

  B. ชิ้นงานต่อไปนี้สามารถทำได้ตามประเภทของลูกกลิ้ง:

   1. [ในฟีด]: ด้ายสามเหลี่ยม 55 °และ 60 °ที่ใช้บ่อย, เครื่องกลิ้งเธรด CNC สามารถประมวลผลงานชิ้นงาน:

       เส้นผ่านศูนย์กลาง≤φ80mm, pitch≤ 8.0 มม. ความยาวสูงสุดคือ 150 มม.

  2. [ผ่านการให้ฟีด] ใช้บ่อย 55 °และ 60 °สามเหลี่ยมเกลียวระยะห่าง≤8.0มม. ความยาวและเส้นผ่านศูนย์กลางฟรี

C. คุณสมบัติโครงสร้าง: เพลาลูกกลิ้งทั้งสองขับเคลื่อนโดยเซอร์โวมอเตอร์และเพลาฟีดถูกรีดโดยเซอร์โวมอเตอร์

     การถ่ายโอนก้านลูกปัดเป็นอาหารสัตว์

D. เครื่องกลิ้งนี้ยังสามารถประมวลผลผลิตภัณฑ์รูปร่างฟันที่หลากหลายเช่น: ฟันหนอน, ฟันสี่เหลี่ยมคางหมู, บอล

   สกรู, กลิ้ง, knurling, ร่องกลิ้ง ฯลฯ จำเป็นต้องได้รับการพิจารณาตามพื้นผิวการวาด

II、 ข้อกำหนดทางเทคนิค:

 1. เส้นผ่านศูนย์กลางด้านนอกของด้ายกลิ้ง: φ3 ~ φ80mm

 2. การกลิ้งเกลียวระยะห่าง: 0.6 ~ 8.0 มม.

 3. Spindle Speed: 10 ~ 60rpm (การควบคุมความเร็วของ Stepless)

 4. เส้นผ่านศูนย์กลางด้านนอกของลูกกลิ้งลวด (สูงสุด): φ210mmขนาดกุญแจ 20*8 มม./มม.

 5. เส้นผ่านศูนย์กลางด้านนอกของแกนหมุน: φ75mm (H7)

 6. ความกว้างและความยาวของลูกกลิ้งลวด: นานที่สุดสามารถใช้กับ 150 มม. ตามความต้องการของชิ้นงาน

 ด้วย - ข้อกำหนดทั่วไปทั่วไปคือ 35, 40, 50, 60, 70, 100 มม.

  7. ระยะทางสูงสุดระหว่างสองแกน: 280 มม.

 8. ระยะทางขั้นต่ำระหว่างสองแกน: 180 มม.

 9. แรงดันม้วนสูงสุด: 30 ตัน

 10. ลูกกลิ้งไดรฟ์แรงม้า: 11kW

 11. การขับเคลื่อนแรงม้าแรงม้า: 5.5kW

 12. ความสูงจากกราวด์ไปยังศูนย์ลูกกลิ้ง: 1050 มม.

 13. พื้นที่พื้น: 2100LMM*1600WMM*2100HMM

 14. น้ำหนักสุทธิ: 3200kgs; น้ำหนักขั้นต้น: 3000kgs
